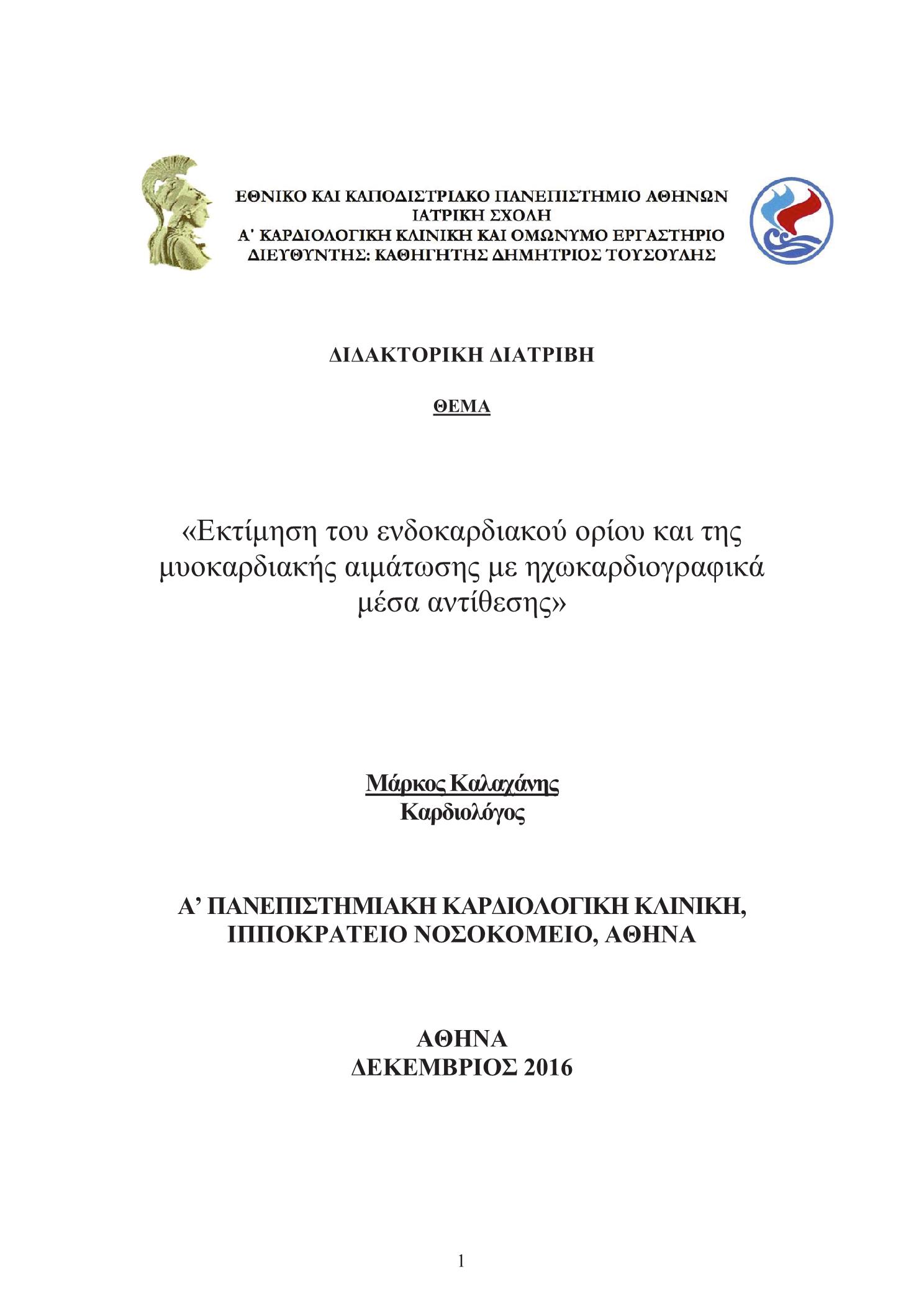

Εκτίμηση του ενδοκαρδιακού ορίου και της μυοκαρδιακής αιμάτωσης με ηχωκαρδιογραφικά μέσα αντίθεσης

Abstract

Background. Evaluation of wall motion abnormalities and myocardial perfusion with the use of echocardiographic contrast agents have several clinical applications and are of great value in specific clinical settings such as chronic ischaemia and acute myocardial infarction (AMI)Aim. To study intravenous Echogen, Sonovue and Levovist contrast agents in different clinical settings in order to assess ischaemia in patients with chronic and acute coronary artery disease during stress echocardiography.Methods. Chronic coronary artery disease: 56 patients undergoing dobutamine or arbutamine stress echocardiography for known or suspected coronary artery disease were studied. Echocardiographic analysis of wall motion score index and endocardial border detection (EBD) was performed at rest and at peak stress before and after intravenous injection of Echogen or Sonovue,. We analyzed all 22 myocardial segments and three regions (anterior, inferior and lateral) in the parasternal long and short-axis and apical 4 and 2 chamber views at rest and peak stress. Acquisition was performed in fundamental imaging. We used the 4-grade score system for wall motion analysis, while endocardial border delineation was graded from 0 to 3. In the thirty-eight patients that underwent arbutamine stress echocardiography EF was performed at rest and at peak stress before and after intravenous injection of Sonovue, by experienced and inexperienced observers.Furthermore in 20 patients with possible chronic ischaemia and previous coronary artery bypass in the last ten years with the use of left mammary artery graft on the left anterior descending artery we evaluated the feasibility of contrast echocardiography with the use of Levovist in the evaluation of patency and flow reserve of the arterial graft.Acute coronary artery disease: We studied 14 patients with AMI. Both low dose dobutamine stress echocardiography (LDDSE) and myocardial contrast echocardiography MCE with Levovist were performed after primary PTCA. The viability gold standard was a recovery of contractility detected at echocardiography 2 months later.Results Chronic coronary artery disease: With the use of Echogen there was an overall improvement of the delineation in 15/22 (68%) myocardial segments at rest, and in 21/22 (95%) at peak stress (p < 0.005). Ischemic wall motion abnormalities were apparent in 46/396 segments (12%) before and in 72/396 (18%) after EchoGen injection. Positive predictive value of the test in each segment compared to the corresponding coronary artery increased from 75 to 93% and negative predictive value from 34 to 40%. The injection of EchoGen also corrected the diagnosis for coronary artery disease from negative to positive in three myocardial regions and from positive to negative in another. All three observers noted an improvement in endocardial border definition following Sonovue (p=<0.001). At baseline, there was a significant difference in wall motion score index between experienced and inexperienced observers at rest (p=0.01) and at peak stress (p=0.001). Following Sonovue administration this was no longer significant (p=0.07, p=0.114). Intra-observer variability of end diastolic, end systolic volumes (ESV) and EF improved following contrast (p<0.05) at rest and during stress.Regarding the evaluation of patency of the LIMA graft on the LAD results showed that using the supraclavicular approach we obtained the visualization of the graft at rest in all patients (100%) and using the parastrernal approach in 19 out of 20 (95%) even without contrast injection. At rest the diastolic and systolic peak flow velocities were 0.368±0.129m/s and 0.413±0.133m/s; their ratio (diastolic/systolic) was 0.891±0.0701. The overall and diastolic velocity time integrals were 0.1571±0.0645m and 0.1426±0.0546m. After dipyridamole infusion we observed in all patients an increase in diastolic and systolic peak flow velocities as expected by 0.573±0.11m/s (p<0.005) and 0.71±0.317 m/s (p<0.005). Contrast injection at rest and after peak dipyridamole infusion showed better and clearer doppler signal of the graft allowing an easier evaluation of the velocity curves in all patients. In fact using the association dipyridamole-levovist the velocity ratio and the total and diastolic velocity time integral values were 1.0203±0.338 (p<0.05), 0.3392±0.141m (p<0.05) and 0.2269±0.111m (p<0.05).Acute coronary artery disease: For LDDSE, the sensitivity was 91%, the specificity 71% and the positive and negative predictive values were 93 and 64% respectively. For MCE, the sensitivity was 94%, the specificity 44%, the positive predictive value 89%, and the negative predictive value 59%. The two tests agreed in 81% of the cases. Stress echocardiography and contrast echocardiography agreed in 81% of cases.Conclusion: EchoGen and Sonovue injections improved endocardial border delineation and diagnostic accuracy in the evaluation of coronary artery disease during dobutamine stress echocardiography. The use of Sonovue also reduced intra-observer variability of EF% at rest and during peak arbutamine infusion. In the evaluation of the patency rate and flow reserve of the internal mammary artery graft this new approach seems to be valid and helps to better select patients who really need angiography.LDDSE has a very good positive accuracy; it has an acceptable negative predictive value and is relatively cheap. On the other hand, MCE has a good positive accuracy, but a low negative accuracy and carries a high cost. The integration of these two tests, which are too expensive in clinical practice, could improve our comprehension of the post-PTCA pathophysiology.

Εισαγωγή. Η εκτίμηση της συσταλτικότητας και της αιμάτωσης του μυοκαρδίου με ηχωκαρδιογραφικά μέσα αντίθεσης έχει διάφορες εφαρμογές που αποκτούν ιδιαίτερη αξία σε συγκεκριμένα κλινικά σενάρια όπως η χρόνια ισχαιμία του μυοκαρδίου και το οξύ έμφραγμα του μυοκαρδίου (ΟΕΜ).Σκοπός. Σε αυτήν την μελέτη εκτιμήσαμε την αποτελεσματικότητα των μέσων αντίθεσης Echogen, Sonovue και Levovist σε κλινικά μοντέλα που αφορούν τον προσδιορισμό της μυοκαρδιακής ισχαιμίας σε ασθενείς με χρόνια στεφανιαία νόσο και της μυοκαρδιακής αιμάτωσης σε ασθενείς με οξεία στεφανιαία νόσο κατά την διάρκεια ηχωκαρδιογραφίας πρόκλησης. Μέθοδοι. Χρόνια στεφανιαία νόσος: 56 ασθενείς με γνωστή ή ύποπτη στεφανιαία νόσο υποβλήθηκαν σε ηχωκαρδιογραφία πρόκλησης με δοβουταμίνη ή αρβουταμίνη με ταυτόχρονη χορήγηση Echogen ή Sonovue στην ηρεμία και στην μέγιστη πρόκληση. Αναλύσαμε τα 22 μυοκαρδιακά τμήματα και 3 περιοχές ξεχωριστά (πρόσθια, κατώτερη και πλάγια) στην παραστερνική επιμήκη και εγκάρσια λήψη και στις κορυφαίες λήψεις 4 και 2 κοιλοτήτων, στην ηρεμία και κατά την μέγιστη πρόκληση. Χρησιμοποιήσαμε σύστημα υπολογισμού 4 βαθμίδων για την ανάλυση της συσταλτικότητας των τοιχωμάτων, ενώ η απεικόνιση του ενδοκαρδιακού ορίου βαθμολογήθηκε από 0 έως 3. Στους 38 ασθενείς που χορηγήθηκε του μέσο αντίθεσης Sonovue πραγματοποιήθηκε επίσης μέτρηση του κλάσματος εξώθησης, στην ηρεμία και στην μέγιστη πρόκληση πριν και μετά την ενδοφλέβια έγχυση από 1 έμπειρο και 2 μη έμπειρους ερευνητές. Επίσης σε 20 ασθενείς με πιθανή χρόνια ισχαιμία που είχαν υποβληθεί σε αορτοστεφανιαία παράκαμψη με την χρήση της αριστερής έσω μαστικής αρτηρίας (LIMA) στον πρόσθιο κατιόντα κλάδο εκτιμήθηκε με την χρήση του μέσου αντίθεσης Levovist κατά την διάρκεια δοκιμασίας πρόκλησης με διπυριδαμόλη η βατότητα και η εφεδρεία ροής του αρτηριακού μοσχεύματος. Οξεία στεφανιαία νόσος : Εξετάσθηκαν 14 ασθενείς με ΟΕΜ στους οποίους έγινε δοκιμασία πρόκλησης με χαμηλή δόση δοβουταμίνης καθώς και ηχωκαρδιογραφία αντίθεσης με την χρήση του μέσου αντίθεσης Levovist μετά από πρωτογενή στεφανιαία αγγειοπλαστική. Η επαναφορά της συσταλτικότητας των τμημάτων έως και 2 μήνες μετά το έμφραγμα θεωρήθηκε ως ο πιο αξιόπιστος δείκτης βιωσιμότητας του μυοκαρδίου.Αποτελέσματα. Χρόνια στεφανιαία νόσος : Με την χρήση Echogen υπήρξε μία συνολική βελτίωση της ποιότητας απεικόνισης στα 15 από τα 22 (68%) τμήματα στην ηρεμία, και στα 21 από τα 22 (95%) στην μέγιστη πρόκληση (p< 0.005). Διαταραχές συσταλτικότητας του τοιχώματος εμφανίσθηκαν σε 46 από τα 396 τμήματα (12%) πριν και σε 72 από τα 396 (18%) μετά την χορήγηση του μέσου αντίθεσης. Η θετική προγνωστική αξία της δοκιμασίας πρόκλησης συγκρινόμενη με την στεφανιογραφία αυξήθηκε από 75% σε 93% και η αρνητική προγνωστική αξία από 34% σε 40%. Η έγχυση του Echogen μετέτρεψε επίσης την διάγνωση της στεφανιαίας νόσου από αρνητική σε θετική σε 3 περιοχές του μυοκαρδίου και από θετική σε αρνητική σε άλλη μία. Μετά την έγχυση Sonovue και οι 3 ερευνητές παρατήρησαν βελτίωση στην απεικόνιση του ενδοκαρδιακού ορίου (p<0,001). Η διαφορά στην μέτρηση του δείκτη συσταλτικότητας μεταξύ του έμπειρου και των μη έμπειρων ερευνητών τόσο στην ηρεμία (p=0,01) όσο και στην μέγιστη πρόκληση (p=0,001) δεν ήταν πλέον στατιστικά σημαντική μετά από την χορήγηση Sonovue (p=0,07 και p=0,114 αντίστοιχα). Οι αποκλίσεις στην διάγνωση από τον ίδιο ερευνητή όσον αφορά τον καθορισμό του τελοδιαστολικού όγκου, του τελοσυστολικού όγκου και του κλάσματος εξώθησης, τόσο στην ηρεμία όσο και κατά την διάρκεια της πρόκλησης, βελτιώθηκαν μετά την έγχυση του μέσου αντίθεσης (p<0,05). Όσον αφορά την εκτίμηση βατότητας του μοσχεύματος της LIMA στον πρόσθιο κατιόντα κλάδο με την χρήση της υπερκλειδικής λήψης ήταν δυνατή η απεικόνιση του μοσχεύματος σε όλους τους ασθενείς στην ηρεμία (100%) ενώ με την παραστερνική λήψη στους 19 από τους 20 (95%) χωρίς την ανάγκη χρήσης μέσου αντίθεσης. Στην ηρεμία η μέγιστη διαστολική και συστολική ταχύτητα ροής υπολογίσθηκε 0,417±0,133 m/s και 0,368±0,1291 m/s, η αναλογία τους (διαστολική/συστολική ροή) ήταν 0,882±0,7362. Το συνολικό και διαστολικό ολοκλήρωμα ταχύτητας χρόνου ήταν 0,1571± 0,0645 m και 0,2232± 0,0701m. Μετά την έγχυση διπυριδαμόλης παρατηρήθηκε σε όλους τους ασθενείς αύξηση της διαστολικής και συστολικής μέγιστης ταχύτητας ροής, όπως αναμένονταν, με τιμές 0,582±0,342 m/s (p<0,005) και 0,73±0,427 m/s (p<0,005). Η έγχυση του ηχωκαρδιογραφικού μέσου αντίθεσης βελτίωσε την ποιότητα απεικόνισης του σήματος Doppler του μοσχεύματος και επέτρεψε μία πιο εύκολη εκτίμηση της καμπύλης ταχύτητας σε όλους τους ασθενείς. Πράγματι με την συνδυασμένη χρήση διπυριδαμόλης - Levovist ο υπολογισμός της αναλογίας ταχύτητας και το συνολικό και διαστολικό ολοκλήρωμα ταχύτητας χρόνου ήταν 1,268 ± 0,368(p<0,05), 0,3492± 0,131 m (p<0,05) και 0,2309± 0,153 m(p<0,05).Οξεία στεφανιαία νόσος : Με την δοκιμασία πρόκλησης με χαμηλή δόση δοβουταμίνης η ευαισθησία της μεθόδου ήταν 91% και η ειδικότητα 71% με θετική και αρνητική προγνωστική αξία 93% και 64% αντίστοιχα. Με την χρήση ηχωκαρδιογραφίας αντίθεσης η ευαισθησία ήταν 94% και η ειδικότητα 44%, η θετική προγνωστική αξία 89% και η αρνητική 59%. Οι δύο μέθοδοι συμφώνησαν στο 81% των περιπτώσεων.Συμπέρασμα. Η έγχυση των μέσων αντίθεσης Echogen και Sonovue βελτίωσαν την απεικόνιση του ενδοκαρδιακού ορίου και την διαγνωστική ακρίβεια της ηχωκαρδιογραφίας πρόκλησης με δοβουταμίνη στην εκτίμηση της στεφανιαίας νόσου. Επίσης η χρήση Sonovue μείωσε την απόκλιση στον υπολογισμό του κλάσματος εξώθησης από τον ίδιο ερευνητή τόσο στην ηρεμία όσο και στην μέγιστη έγχυση αρβουταμίνης. Στην εκτίμηση βατότητας του μοσχεύματος LIMA στον πρόσθιο κατιόντα κλάδο η μέθοδος συνδυασμού διπυριδαμόλης – Levovist είναι έγκυρη και χρήσιμη στην εκτίμηση της βατότητας και της εφεδρείας ροής βοηθά στην επιλογή των ασθενών που πιθανά να χρειαστούν στεφανιογραφία. Η δοκιμασία πρόκλησης με χαμηλή δόση δοβουταμίνης σε ασθενείς μετά από οξύ στεφανιαίο σύνδρομο παρείχε μεγάλη διαγνωστική ακρίβεια, είχε μια αποδεκτή τιμή αρνητικής προγνωστικής αξίας και είναι σχετικά φτηνή μέθοδος. Από την άλλη πλευρά η ηχωκαρδιογραφία αντίθεσης παρείχε ικανοποιητική διαγνωστική ακρίβεια αλλά χαμηλή τιμή αρνητικής προγνωστικής αξίας και είναι ακριβότερη μέθοδος. Η εφαρμογή και των δύο μεθόδων μαζί είναι πολύ ακριβή για την καθημερινή κλινική πράξη, θα μπορούσε όμως να βελτιώσει την κατανόηση της παθοφυσιολογίας της στεφανιαίας κυκλοφορίας στους ασθενείς που υποβάλλονται σε πρωτογενή στεφανιαία αγγειοπλαστική.
